交換器環境
LAN Switches
傳輸量(throughput) 和 碰撞問題
藉由創造多重路徑來增加交換器頻寬
Switch forwarding 技術
Switch 術語
在 switch 環境中存在那些問題?

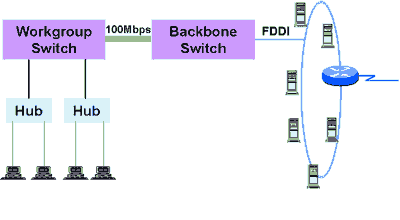

LAN Switches

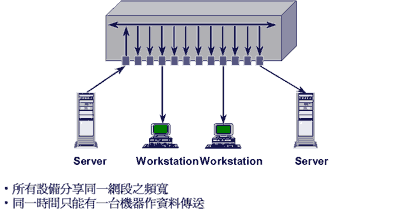

Shared LAN Media

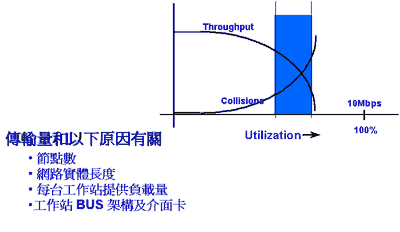

傳輸量(throughput) 和 碰撞問題

Bandwidth Hogs

  • 某一機台幾乎佔用網路中所有有效BANDWIDTH
  • Servers 經常大量消耗網路中BANDWITCH

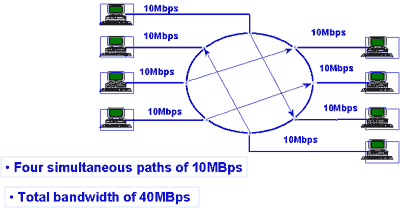

藉由創造多重路徑來增加交換器頻寬

What is a Switch?

  • Is it a Repeater?
  • Is it a Bridge?
  • Is it a Router?

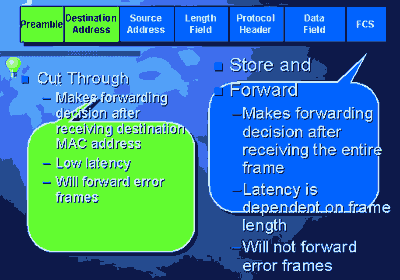

Switch forwarding 技術

  • Store and Forward
  • Makes the forwarding decision after receiving the entire frame
  • Cut Through
  • Makes the forwarding decision after receiving the destination MAC address
  • Fragment Free (Modified Cut Through)
  • Makes the forwarding decision after receiving 64 bytes of the frame

Switch Technologies

Switch 術語

  • Latency 傳送延遲
  • Single MAC or Multi-MAC
  • Spanning Tree Implementation
  • Management
  • Full Duplex Ports
  • Virtual LAN𠏋

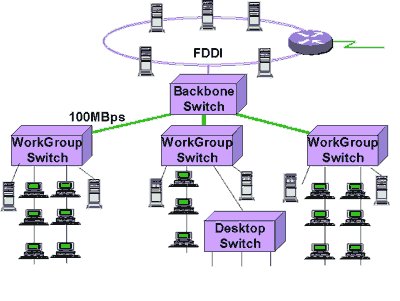

The Real World

在 switch 環境中存在那些問題?

  • 無法看 switch 內部情況
  • 那一 port 目前使用量最大?
  • 錯誤來源如何追蹤?
  • 廣播風暴
  • 網卡轉換 tables 破壞
  • Switch 每一 port 連接 那 幾台?

五個步驟做網路故障除錯

  1. 收集資料並分析故障徵兆
  2. 把問題縮小範圍比如:區段或 HUB 或 User
  3. 判別問題是 H/W or S/w
  4. 解決問題
  5. 確定問題真正解決

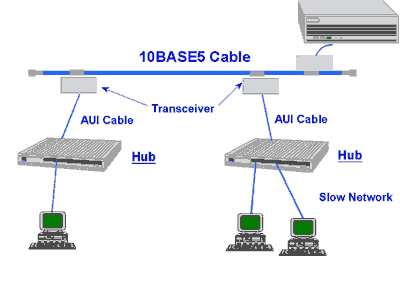

Case Study 1
有 些 電 腦 感 覺 網 路 速 度 慢
