實體佈線狀況
維護服務
標號說明
機櫃跳線管理
Closet 機櫃配置
網路主幹昇位圖
規劃內容
存取特性規劃
關鍵重點

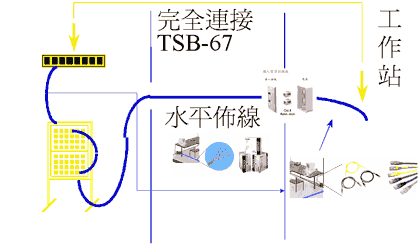

真實世界佈線連接


實體佈線狀況

維護服務

服務時間

  • 每月一次
    • 每次4 hr
  • 主幹緊急修復
    • 1 hr 回應
    • 4 hr 抵達
    • 8 hr 修復

服務內容

  • 線路整理
  • 圖表繪製
  • 機櫃清潔
  • 光纖保養
  • 接地檢測
  • 管路檢查

標號說明

  • 主幹纜線
    • 採用機櫃編碼方式 例:1A-2B
    • 第一碼:樓層 , 第二碼:Rack ID

  • 機櫃跳線
    • 每隻Panel均編號 例:2P13
    • 第一碼:Panel ID , 第二碼:Port No.

  • 資訊座
    • 編為3碼 例:2B3P018
    • 第一碼:樓層 , 第二碼:Rack ID , 第三碼:Panel ID第四組:纜線編號

機櫃跳線管理

  • 以Patch Cord 之顏色來區隔網路存取種類

  • 達到視覺化之管理目標

  • 使用多蕊之Patch Cord

  • 利用理線槽整理跳線

  • 理線槽分垂直與水平

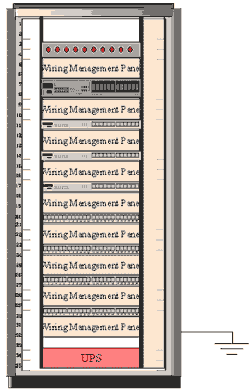

Closet 機櫃配置

  • Fiber Optic Patch Panel

  • Switch

  • Hub

  • Panel

  • UPS

  • Ground

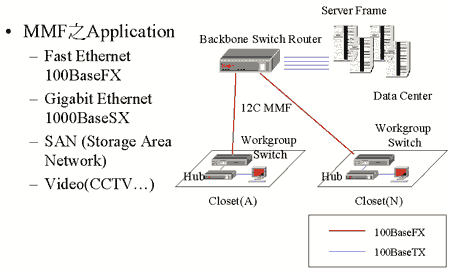

網路主幹昇位圖
