TCP/IP通訊協定及網路架構研析

次級網路（Subnet）

　　IP位址分為兩部分，前半部是網路位址，後半部是主機在網路中的位置。IP利用位址的網路部分，在網路間為資料包選擇路徑。而主機部分則在資料包到達目的網路後，用來完成最後的傳送。一個大機構，如果分配到一組網路位址，管理者要負責管理整個網路中的主機位址。此時可以將整個大網路，分散成數個較小的網路，這些較小的內部網路，就叫做「次級網路」（subnet）。

　　次級網路的基本原理，是利用移動網路位址、和主機位址位元間的「分隔線」來產生新的網路，但減少了每一個網路，可有主機的數目。例如：一個class B的網路128.66.0.0，前16位元，是此網路的位址（128.26），而後16位元，則可用來指定此網路內部的主機位置，共可有約64,000台主機。

　　為了管理方便，我們可以將16位元的主機位址，切分出8位元，來做次級網路。如此一來，前24位元代表網路位址（128.64.1 - 128.64.254，有254個網路可供應用），而最後8個位元代表主機，也就是每一個次級網路中，可以有254台主機。如此一來，每一個部門可以擁有自己的次級網路，並且定義管理自己的主機位址。

　　次級網路只有當地知道，對Internet上的其它網路來說，並不在意，某個網路中有幾個次級網路，整個32位元的位址，仍然是被當作標準的IP位址來解讀，當資料包進入某區域網路時，我們用一個所謂的「次級網路遮罩」（Subnet Mask），來達到處理subnet的目的。如果此mask中的某位元是1，則IP位址中的相對位元，就被解讀成網路位元。如果是0，則這個位元，屬於主機位址部分。

例如，標準的class B的subnet mask，是255.255.0.0（代表IP位址的前16位元，是網路位址，後16位元是主機位址）但是如果使用Subnet Mask為255.255.255.0的話，就可代表我們上列的例子（前24位元是網路位址，後8位元是主機位址）。

此時，若某資料包上的目的IP位址，是128.66.12.1，進入此class B網路之後，和subnet mask 255.255.255.0作一運算，可得知目的地是subnet 128.66.12.0 上的第一台主機。

網路間Router介面

　　IP位址，通常被當作是主機位址，這在大部分的主機上沒有錯，但是正確的定義，應該是指某一主機上的某一網路介面的位址，因為在連接兩個（或以上）不同實質網路的路由器（router）上，必須給每一個網路介面一個IP位址，如此才能夠作為，兩個網路間傳送資料的橋樑。例如，在圖中Router X和Router Y，分別有兩個不同的IP的位址，以連接兩邊不同的網路。

網路間Router介面實例

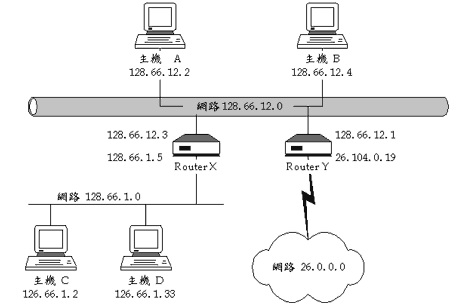

　　Router X連接起128.66.12.0及128.66.1.0兩個網路。128.66.12.0中的主機（如主機A─128.66.12.2），認為Router X的位址，是128.66.12.3， 而128.66.1.0中的主機（如主機C─128.66.1.2）則認為Router X的位址是128.66.1.5。如此一來，從主機A要傳送到主機C的資料包，將先送到主機A所認得的Router X，位址為128.66.12.3的網路介面；再由Router X透過位址為128.66.1.5的網路介面，轉送到主機C上。

　　而主機A如何得知資料包，要透過Router X（而不是Router Y）才能到達主機C呢？這就有賴於所謂的「路由協定」（Routing Protocol）了。
