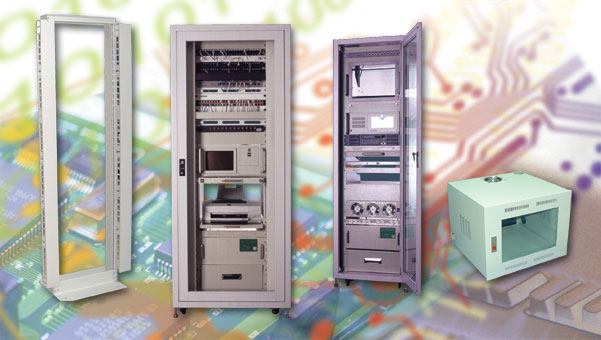

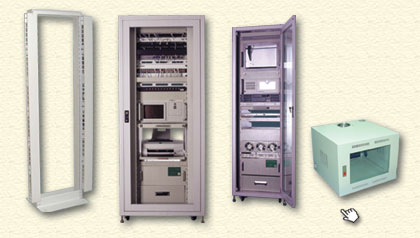

標準19インチラックシリーズ

NEX1のラックシリーズはメートル法ANSI/EIA RS-310-C, D, E, F, 19-inch/ETSI & IEC-297-3の規格に準拠しています。また、UL , CE 耐震性能でMIL-STD-167 にも適合しています。
これらの特別なデザインはモニタリングセンター、コンピュータールーム、集会施設、サテライトオフィス、ＭＲＴ制御施設、ＴＶ局、ＣＴＩコールセンター、自動制御のコンソール、ネットワーク施設、デジタル加工センターやＩＤＣサービスセンターなどの場所で幅広くご使用が可能です。

コンビネーションシリーズ

◆ 特長

  • 扉は アクリル製/補強ガラス素材製/換気孔付(網)です。側面パネルは多様な利用目的と維持管理の容易さから、脱着可能です
  • 可動式のアルミニウム製柱は、設置環境に応じ、前/後方に可動出来ます
  • 19インチラック内側柱におき，標準タイプ600ｍｍまで、エクストラワイドタイプ800ｍｍまでの範囲内で拡張可能です
  • 枠組は差込タイプのアルミニウム製、またはアングルのナット(AL6063T5素材)で設置します。ストッパー付のキャスターと高さ調整ナットを底部に追加出来ます。天板には、空気循環/熱消費の為，静粛性の換気用ファンが設置出来ます
  • 扉には、目立たない鍵が設置されています。内部構造は見えにくく、外観ボディはアクリルまたは表面を強い塗装で保護しています
  • 全てのシリーズには傷、酸化、酸/アルカリ対策(固形処理)がされています。静電粉体塗装はオプションとなります
  • 外観美の為、ナット、ネジは見えにくくしてあります
  • 全ての構成部材は ANSI/EIA の基準に適合しています
◆ 寸法:19/23-inch Types (外径= 600mm/700mm)

品番
 高さ(内寸法) 高さ(外寸法) 奥行(内寸法) 奥行(外寸法)
JF-15-615
667
747
529
615
JF-20-615
889
969
529
615
JF-25-615
1111
119
529
615
JF-30-615
1334
1414
529
615
JF-35-615
1556
1636
529
615
JF-41-615
1822
1902
529
615
JF-15-750
667
747
664
750
JF-20-750
889
969
664
750
JF-25-750
1111
1191
664
750
JF-30-750
1334
1414
664
750
JF-35-750
1556
1636
664
750
JF-41-750
1822
1902
664
750
JF-15-900
667
747
814
900
JF-20-900
889
969
814
900
JF-25-900
1111
1191
814
900
JF-30-900
1334
1414
814
900
JF-35-900
1556
1636
814
900
JF-41-900
1822
1902
814
900
JF-42-900
1867
1947
814
900
単位：mm　1U=1.75インチ=44.45mm (キャスターは含みません)

19インチ 壁付けシリーズ

メートル法ANSI/EIA RS-310C, IEC-297-3,19-inch/ETSIの規格に準拠しています。19インチの壁付けシリーズは設置する環境、状況に合わせて調整することが可能です。教育研究所, OA 施設, オートメーション工場, 携帯電話の中継基地や、多配線箇所での利用に最適です。

◆ 特長

  • UL®/CE, MIL-STD-167 公認
  • 同梱品: アルミニウム製柱、 アルミニウム製パネル、アクリル製鍵付扉、構造梁材、換気用ファン、パネル用ネジ

◆ 19-inch Wall-Mounted Series

品番
 高さ(内寸法) 高さ(外寸法) 奥行(内寸法) 奥行(外寸法) ユニット
JF-06-50
266.7
272.7
500
514
6U
JF-08-50
355.6
362
500
514
8U
JF-10-50
444.5
505
500
514
10U
JF-12-50
533.4
540
500
514
12U
JF-15-50
666.7
672
500
514
15U
単位：mm

19インチ/23インチ 片面シリーズ

メートル法ANSI/EIA RS-310C, IEC-297-3, 19-inch/ETSIの規格に準拠しています。19"/23" 片面シリーズはPBX交換室, オートメーション工場, 研究室, データセンターなどでの利用に最も適しています。

◆ 特長

  • UL® / CE, MIL-STD-167 承認
  • 同梱品: アルミニウム製柱, L型底板, パネル用ネジ, 天板

◆ 19/23-inch Single-sided Series

品番
 高さ(内寸法) 高さ(外寸法) 奥行(内寸法) 奥行(外寸法) ユニット
KDO15
667
812
450
534
15U
KDO30
1334
1479
450
534
30U
KDO35
1556
1701
450
534
35U
KDO41
1823
1968
450
534
41U
KDO45(7')
2000
2145
450
534
45U
KDO58(9')
2578
2723
450
534
58U
KDO76(11'6")
3378
3523
450
534
76U
単位：mm

41U サーバーラックシリーズ

NEX1のサーバーラックシリーズは、 メートル法 ANSI/EIA RS-310C, ETSIの規格に準拠しています。ファイルサーバーやネットワーク設備などのデバイス組み込みの為に、棚板を選ぶ事が出来ます。また、 IBM, Compaq, HP, SUN 、Dell等の製品設置が可能なサイズに設定されています。

◆ 特長

  • 前面扉は強化ガラスを使用しています
  • 天板と底板にケーブル配線ガイド付です
  • 堅実な構造でありながら軽量です
  • 換気の効率性を高めるため、背面の扉は広めメッシュ構造になっています
  • 前面、背面、横パネルにオプションで鍵が追加可能です

41U サーバーラックシリーズ構成:

  • 前面扉は強化ガラス、背面扉は換気孔（網）です
  • 前面と背面の扉に隠れた鍵付です
  • 110V AC 電源 タップX 1です
  • 静粛性に優れた換気用ファン付(直径12cm X 2個)です

◆ 41U Server Rack Series

品番
 高さ(内寸法) 高さ(外寸法) 奥行(内寸法) 奥行(外寸法)
JF-41600S 1822 2032 630 600
JJF-41900S 1822 2302 630 900
JJF-37600S 1645 1854 630 600
JJF-37900S 1645 1854 630 900
単位：mm
